Япония Шпунт также называют Ларсен шпунтового ограждения. Есть несколько горячекатаные станы в Japan.For примеров, ИП, JFE, JFESP, FSP (Nippon / Fuji), ГСП (Corus), провайдер (INISTEEL), JSP (Арбеда), КСП (Кавасаки), NKSP (NKBS), SKSP (Сумитомо), NS-SP, TSP (Tokyo Steel) .Это наиболее широко используется переборка материалов и может управляться в фундамент без обширной раскопок. Оригинальный морское дно слой среднего плотного очень плотная илистых песков, перекрывающих средний плотной, чтобы очень плотный слой гравия илистый песчаника групп до 8.0m толщиной. Это может быть загнан в жесткие, плотные почвы и даже мягких пород. Широкий ассортимент секций в обоих Z и U формы с широким диапазоном размеров и веса можно получить в различных различных марок стали, которая позволяет наиболее экономичным выбором для быть в соответствии с природой и требования любого данного договора. Японии шпунтовые сваи пригодны для структур, нуждающихся в глубокое проникновение, большую глубину воды, отдельно стоящее или комбинации.

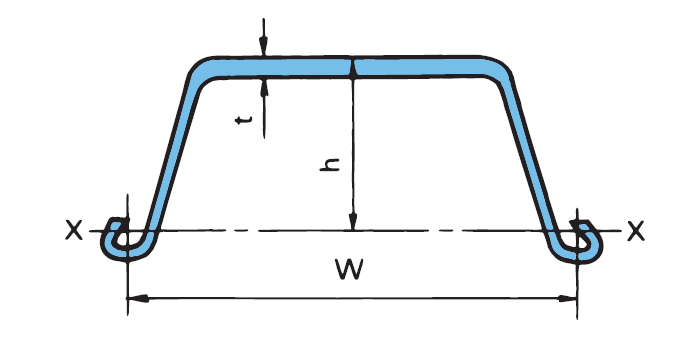

Раздел | Габаритные размеры | Площадь сечения | масса | момент из инерция | модуль из раздел | |||
ширина | Высота | толщина | куча | стена | ||||
b | h/2 | t | ||||||
mm | Mm | mm | cm2/pile | kg/m | kg/m2 | cm4/m | cm3/m | |
ⅠA | 400 | 85 | 8 | 45.21 | 35.5 | 88.8 | 4500 | 529 |
Ⅱ | 400 | 100 | 10.5 | 61.2 | 48 | 120 | 8740 | 874 |
IIA | 400 | 120 | 9.2 | 55.01 | 43.2 | 108 | 10600 | 880 |
Ⅲ | 400 | 125 | 13 | 76.4 | 60 | 150 | 16800 | 1340 |
ⅢA | 400 | 150 | 13.1 | 74.4 | 58.4 | 146 | 22800 | 1520 |
Ⅳ | 400 | 170 | 15.5 | 97 | 76.1 | 190 | 38600 | 2270 |
ⅤL | 500 | 200 | 24.3 | 133.8 | 105 | 210 | 63000 | 3150 |
ⅥL | 500 | 225 | 27.6 | 153 | 120 | 240 | 86000 | 3820 |
ⅡW | 600 | 130 | 10.3 | 78.7 | 61.8 | 103 | 13000 | 1000 |
ⅢW | 600 | 180 | 13.4 | 104 | 81.6 | 136 | 32400 | 1800 |
ⅣW | 600 | 210 | 18 | 135.3 | 106 | 177 | 56700 | 2700 |
SX10 | 600 | 130 | 10.3 | 78.7 | 61.8 | 103 | 13000 | 1000 |
SX18 | 600 | 180 | 13.4 | 104 | 81.6 | 136 | 32400 | 1800 |
SX27 | 600 | 210 | 18 | 135.3 | 106 | 177 | 56700 | 2700 |
