Фотографии Продукции


Ω-образный Шпунт

Ω-образный шпунт есть несколько других названий на разных рынках, как тарельчатый шпунт на рынке США, грибковый шпунт для Японии и Кореи, L тип сваи, S тип сваи для Европы шпунтовых свай. Шпунтовые сваи типа Омега используются в основном в Китае и Азии, изобретенный восточного сваи. Все шпунтовые сваи пан типа являются Датчик света шпунтового, с меньшими свойствами, чем другие размеры и технические характеристики. Шпунтовые сваи типа шляпа предназначены для коротких и легких загружалась стен, как дренажных канав, подпорных стен для частного дома, и золотые курсы. Омега типа шпунта имеет форму шлема сечений с относительно тонкими, но более крупных сечений. Это позволяет эффективную реализацию землеройная работы, которые могут обеспечить более высокую надежность конструкции и более экономично. Китай шпунтовых является более жестким, чем U или Z разделов, шпунтовые подрядчики могут контролировать куча деформации легче. В результате шлема участки могут приводиться в очень большой длины.

Блокировки находятся на внешней части L / S типа сваи, нейтральной оси каждой сваи такое же со всей шпунтового стене. Это означает, что L / S Тип шпунтовых может отображать свои структурные выступления в различных грунтовых условиях. Иногда, Китай шпунтовые сваи могут быть обработаны и установлены с небольшим молотком или установки или водителя. Пан типа шпунт является конструкционная сталь продукт, который включить шпунтового технологии производства и технологии применения, касающиеся строительных работ. Шляпа типа шпунтового поможет сократить шпунтового издержки и цены шпунтового.



Наши Преимущества

Ø Тип L или типа S шпунтовых или омега шпунтовые сваи в основном используются для защиты берегу реки, где пространство мало. или также может быть использован в качестве мертвеца стене или на якоре стене провести банку основной шпунтового стену. Китай шпунтовые сваи могут производить различные спецификации.
Ø Омега сталь типа шпунт имеет большую ширину и меньшую толщину, так очень легкий, и очень популярен в рынке Западной Европы. Лист куча поставщиков в Китае продолжают эту традицию.
Ø Наши куча машин лист можно регулировать, чтобы выполнить все ваши требования проекта, как шпунтовой напыщенный, шпунтовой обезвоживания.
Ø Мы можем предоставить предложения по шпунтовых молотки, шпунтовых машины, копра листа, листа сваи установки и т.д. относительные шпунтового аксессуары и products.and мы очень хорошо знакомы с шпунтовой конструкции.

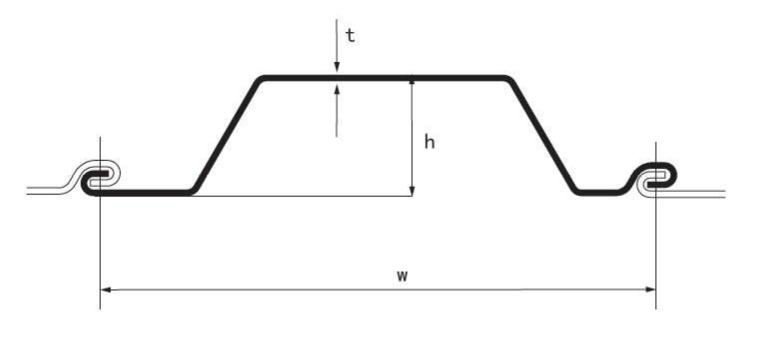

Шпунт Профили

Section Dimensions Mass Moment of inertia Modulus of Section
Width Height Thickness Per pile Wall
w h t
mm mm mm kg/m kg/m2 cm4/m cm3/m
GPL 333-3 333 37 3 10.78 32.39 84 42
GPL 333-3.5 333 38 3.5 12.58 37.77 98 48
GPL 333-4 333 39 4 14.38 43.18 112 54
GPL 333-5 333 74 5 21.66 65 642 167
GPL 333-6 333 75 6 25.9 77.77 766 196
GPL 434-3.5 434 38 3.5 14.39 33.15 98 52
GPL 494-5 494 74 5 28.02 56.72 621 156
GPL 494-6 494 75 6 33.53 67.88 747 186
GPL 600-3 600 127 3 19.73 32.9 1038 156
GPL 600-3.5 600 128 3.5 23.08 38.3 1215 183
GPL 600-4 600 128 4 26.15 43.58 830 124
GPL 600-5 600 129 5 32.72 54.1 1728 257
GPL 600-6 600 130 6 38.8 64.6 2067 306
GPL 660-3 660 89 3 19.4 29.4 500 112
GPL 660-4 660 90 4 25.8 39.2 666 147
GPL 660-5 660 91 5 32.2 48.8 831 181
GPL 700-4 700 146 4 30.8 44 1945 265
GPL 700-5 700 148 5 39.4 56.2 2576 343
GPL 700-6 700 148 6 46.2 66 3080 410
GPL 700-7 700 150 7 54.34 77.6 3591 474
GPL 700-7.5 700 151 7.5 58.22 83.17 3846 507
GPL 700-8 700 151 8 61.9 88.45 4100 540
GPL 711-3 711 125 3 23.5 33.1 1244 199
GPL 711-4 711 126 4 31.3 44 1655 261
GPL 711-5 711 127 5 39 54.9 2063 322
GPL 750a-4 750 250 4 37.4 49.9 6535 511
GPL 750a-5 750 251 5 46.6 62.2 8142 632
GPL 750a-6 750 252 6 55.7 74.3 9732 750
GPL 750a-7 750 253 7 68.6 91.5 11880 956
GPL 750a-8 750 254 8 78.6 104.8 13586 1093
GPL 750b-6 750 283 6 57.46 76.6 11375 788
GPL 750b-7 750 284 7 67 89.3 13263 912
GPL 750b-8 750 285 8 76.6 102 15170 1044
GPL 804-6 804 295 6 60.4 75.1 12059 803
GPL 804-7 804 296 7 70.4 87.5 14030 934
GPL 804-8 804 297 8 80.3 99.8 15995 1063
GPL 813-4 813 293 4 39 48 7897 537
GPL 813-5 813 294 5 48.7 59.9 9858 669
GPL 813-6 813 295 6 58.3 71.8 11813 801
GPL 840-6 840 250 6 57.46 68.4 7832 617
GPL 840-7 840 251 7 67 79.76 9128 718
GPL 840-8 840 252 8 76.61 91.2 10474 817
GPL 900-5 900 310 5 55.8 62 12276 785
GPL 900-6 900 310 6 66.6 74 13684 891
GPL 900-7a 900 310 7 77.4 86 16013 1042
GPL 900-7b 900 350 7 81 91 20805 1205
GPL 900-8a 900 310 8 88.5 98.3 18306 1184
GPL 900-8b 900 350 8 93.6 104 23715 1365
GPL 900-8.8 900 230 8.8 86.4 96 10500 902
GPL 900-9 900 350 9 104.4 116 36635 1525
GPL 900-10.3 900 300 10.3 113 126 24400 1610
GPL 900-12.5 900 368 12.5 147 163 45000 2450
GPL 900-14 900 370 14 167 186 51100 2760
GPL 921-4 921 252 4 39 42.3 5101 404
GPL 921-5 921 253 5 48.7 52.8 6363 504
GPL 921-6 921 254 6 58.3 63.3 7620 600

Заметка: Эта таблица является лишь частью наших размеров. У нас более 1000 различных размеров. Мы можем отрегулировать нашу машину для производства любой ширины, высоты и толщины. Пожалуйста, свяжитесь с нами, если ваш размер не находится в таблице выше.
