NS-SP шпунтовые сваи

NS-SP шпунтовые сваи производятся Nippon & Sumitomo Metal производителей и имеют три основных разделов, U типа шпунт, шляпа типа шпунтовые сваи и прямой Интернет шпунтового ограждения. NS-SP шпунтового ограждения имеют много наиболее часто используемых профилей, как NS-SP-типа ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ, ⅤL, ⅥL, ⅡW, ⅢW, ⅣW. В морской среде, материал подвержен коррозии, особенно в теплых климатических условиях. Зона всплеск (между средним низкого уровня воды, а верхний предел волновой контакта) и районах, прилегающих линии грязи являются наиболее уязвимыми к коррозии.

Общий тоннаж поставляется был 541 тонн. Куча обувь были установлены на всех свай Главная стены из-за жестких условий вождения. Тяги были поставлены Arcelor и Thyssencrupp под руководством и дизайна. Стержни, поставляемые были M47mm из стали марки 950/1050 на 3.0 метра центров в 15,0 метровой длины. Тяги были завернуты в Denso ленты перед установкой.

Защитные покрытия, такие как битум или стали рекомендуется. Управления речных сооружений и наводнения defenceстальной шпунт традиционно используется для поддержки и защиты берегов рек, блокировки и шлюзовой строительства и защиты от наводнений. NS-SP Шпунт можно ездить по воде сделать сваи очевидный выбор.

U type Шпунт

Раздел	Габаритные размеры			Площадь сечения	масса		момент из инерция	модуль из раздел
	ширина	Высота	толщина	Площадь сечения	куча	стена	момент из инерция	модуль из раздел
	b	h/2	t
	mm	Mm	mm	cm²/pile	kg/m	kg/m²	cm⁴/m	cm³/m
NS-SP-Ⅰ_A	400	85	8	45.21	35.5	88.8	4500	529
NS-SP-Ⅱ	400	100	10.5	61.2	48	120	8740	874
NS-SP-IIA	400	120	9.2	55.01	43.2	108	10600	880
NS-SP-Ⅲ	400	125	13	76.4	60	150	16800	1340
NS-SP-Ⅲ_A	400	150	13.1	74.4	58.4	146	22800	1520
NS-SP-Ⅳ	400	170	15.5	97	76.1	190	38600	2270
NS-SP-Ⅴ_L	500	200	24.3	133.8	105	210	63000	3150
NS-SP-Ⅵ_L	500	225	27.6	153	120	240	86000	3820
NS-SP-Ⅱ_W	600	130	10.3	78.7	61.8	103	13000	1000
NS-SP-Ⅲ_W	600	180	13.4	104	81.6	136	32400	1800
NS-SP-Ⅳ_W	600	210	18	135.3	106	177	56700	2700
NS-SP-SX10	600	130	10.3	78.7	61.8	103	13000	1000
NS-SP-SX18	600	180	13.4	104	81.6	136	32400	1800
NS-SP-SX27	600	210	18	135.3	106	177	56700	2700

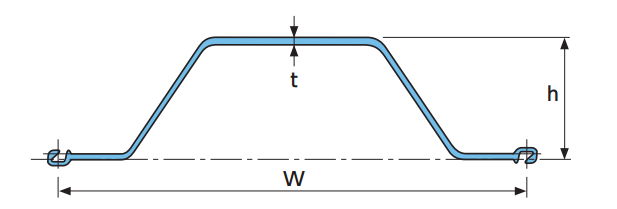

Hat type шпунтовые сваи

Раздел	Габаритные размеры			Площадь сечения	масса		момент из инерция	модуль из раздел
	ширина	Высота	толщина	Площадь сечения	куча	стена	момент из инерция	модуль из раздел
	b	h/2	t
	mm	Mm	mm	cm²/pile	kg/m	kg/m²	cm⁴/m	cm³/m
NS-SP-10H	900	230	10.8	110.0	86.4	122.2	10500	902
NS-SP-25H	900	300	13.2	144.4	113	160.4	24400	1610
NS-SP-45H	900	368	15	187.0	147	207.8	45000	2450
NS-SP-50H	900	370	17	212.7	167	236.3	51100	2760

Straight web type шпунтовые сваи

Раздел	Габаритные размеры			Площадь сечения	масса		момент из инерция	модуль из раздел
	ширина	Высота	толщина	Площадь сечения	куча	стена	момент из инерция	модуль из раздел
	b	h/2	t
	mm	Mm	mm	cm²/pile	kg/m	kg/m²	cm⁴/m	cm³/m
NS-SP-FL	500	44.5	9.5	78.57	61.7	123	396	157.1
NS-SP-FXL	500	47.0	12.7	98.36	77.2	154	570	196.7
